STAGE ÉMAIL 2003 A LAIN (89) PAR ALAIN VALTAT

Sommaire, ce qu'il faut savoir sur cette page :
Glaçures de terres et de cendres (méthode de mélanges à deux composants), Mélange ocre de Puisaye-craie, Mélange cendres de bois-terre de Pontigny, Mélange cendres de foin-terre à briques, Mélange cendres de foin-feldspath de potassium, Conclusions, sur les mélanges de terres-cendres, Glaçures à trois composants (méthode de mélanges), Mélange de néphéline-terre de Provins-dolomie, Mélange de granite-feldspath-ocre, Mélange de silice-calcaire-kaolin, Colorer une glaçure avec un oxyde (cobalt, chrome), Supprimer les craquelures.

Méthode de travail
Nous sommes partis de matériaux classiques : cendres, craie, terres, feldspaths, granites. Pour effectuer les essais nous avons utilisé la méthode des mélanges décrite dans " Introduction à une pratique expérimentale des glaçures 1250-1320°C " (par Alain VALTAT, ouvrage en vente). Nous avons cuit chaque jour les essais et les petites pièces émaillées dans un petit four à gaz, à 1300°C, en deux heures. Nous avons défourné chaque matin et nous avons analysé les productions. Cette analyse a été le point de départ des préparations et des nouveaux essais.

1 - GLAÇURES DE CENDRES ET DE TERRES :
Nous avons recherché les émaux réalisables à partir de cendres ou de craie d'une part et de terres, feldspaths, granites ou autres matériaux siliceux et alumineux d'autre part.

Rappel de la méthode des mélanges à deux composants :

Nous partons de 100g de poudres sèches tamisées en A et en B auxquelles nous ajoutons la même quantité d'eau. On commence par ajouter 60g d'eau puis on ajoute des quantités égales à droite et à gauche jusqu'à obtenir une suspension qui puisse entrer dans la seringue. A et B pourront être passées au mixeur, ça leur donne de la fluidité et de l'homogénéité, elle seront ensuite tamisées finement.
Précautions à prendre :
· Les terres et les cendres nécessitent beaucoup d'eau pour avoir une fluidité suffisante.
· Des bulles se forment dans la seringue, il faut les éliminer en tapotant comme pour faire une piqûre.
· Pour obtenir des indications intéressantes, l'émail doit être posé de manière suffisamment épaisse.

1-1 Mélange d'ocre de Puisaye et de craie :
A = craie (calcaire, carbonate de calcium)
B = Ocre

Dans l'ordre nous avons une cuisson réductrice, puis oxydante puis réductrice sur grès roux.
Observations : Le calcaire seul ne fond pas, l'ocre seule fond mal. Il y a environ 7 glaçures apparemment utilisables. Le grès ne permet pas une bonne utilisation de la plupart de ces émaux. Les glaçures très ferrugineuses fondent mieux en milieu réducteur. On a une différence importante entre les numéros 6 et 7, une nouvelle série de 9 essais entre ces deux glaçures serait intéressante. Les numéros 3, 4, 5, 6, sont très fondus et ont tendance à couler.Certains essais ont une épaisseur de glaçure insuffisante.


1-2 Mélange de cendres de bois et de terre de Pontigny :
A = cendres de bois divers
B = Terre à briques ferrugineuse de Pontigny

Dans l'ordre nous avons une cuisson oxydante puis réductrice.
Observations : La cendre seule ne fond pas, Pontigny seule fond mal. Il y a environ 5 glaçures apparemment utilisables. Les glaçures très ferrugineuses fondent mieux en milieu réducteur. On a une différence importante entre les numéros 6 et 7, une nouvelle série de 9 essais entre ces deux glaçures serait intéressante. Les numéros 3, 4, 5, 6, sont très fondus et ont tendance à couler. Certains essais ont une épaisseur de glaçure insuffisante. La terre se décolle au séchage, les glaçures de droite sont inutilisables. On peut remarquer l'analogie entre cendre et calcaire d'une part, ocre et Pontigny d'autre part.

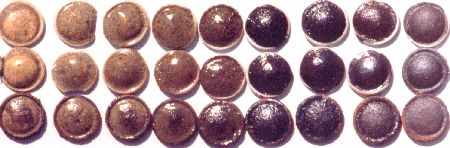

1-3 Mélange de cendre de foin et terre à briques (Coulée verte) :
A = cendre de foin
B = Coulée verte

Observations : La cendre seule ne fond mal, la terre seule fond mal. Il y a environ 5 glaçures apparemment utilisables. Les glaçures très ferrugineuses fondent mieux en milieu réducteur. Certains essais ont une épaisseur de glaçure insuffisante. Les glaçures sont mouchetées en raison d'un tamisage trop grossier. Sur grès ferrugineux, les couleurs sont altérées. Contrairement aux cendres de bois, les cendres de graminées et de céréales fondent quasiment, ce qui laisse penser qu'elles contiennent non seulement de la chaux, mais aussi de la silice et de l'alumine, nécessaires à la réalisation d'un émail..

1-4 Mélange de cendres de foin et de feldspath de potassium :
A = cendre de foin
B = feldspath de potassium (Céradel)

En oxydation puis en réduction sur porcelaine et sur grès.
Observations : La cendre seule ne fond mal, le feldspath seul fond. Il y a environ 8 glaçures apparemment utilisables. Les glaçures sont mouchetées en raison d'un tamisage trop grossier. Sur grès ferrugineux, les couleurs sont altérées. Contrairement aux cendres de bois, les cendres de graminées et de céréales fondent quasiment, ce qui laisse penser qu'elles contiennent non seulement de la chaux, mais aussi de la silice et de l'alumine, nécessaires à la réalisation d'un émail.

CONCLUSION :
La couleur de la terre et sa texture ont une influence considérable sur l'aspect de l'émail. Les propriétés du mélange varient en général de manière continue avec la composition, il y a cependant parfois des variations assez brutales d'un essai au suivant (ces zones seraient à explorer en faisant de nouveau des essais qui partiraient des deux "bords" de la variation brutale). Il est rare qu'on obtienne aucun émail si on prend soin de partir d'une terre et d'une cendre ou de corps voisins. La craie se comporte comme une cendre et réciproquement. Les feldspaths, la cendre de foin sont à eux seuls quasiment des glaçures utilisables.

2 - GLAÇURES A TROIS COMPOSANTS :
L'analyse des cendres et des terres permet de dire, en première approche, qu'une glaçure est constituée d'un mélange de calcaire, silice et alumine. En mélangeant des matières premières contenant des trois corps, on doit pouvoir trouver des glaçures.
Rappel de la méthode des mélanges à trois composants :
On prépare 100g des composés 1, 11, 15 auxquels on ajoute de quantités d'eau identiques, le volumes seront de 10 centimètres cubes. Les suspensions (1), (11), (15) sont préparées avec les mêmes masses d’émaux et des masses d’eau qui assurent le même volume aux trois suspensions de base. Les trois sommets jouant le même rôle on réalisera l’opération suivante sur chacun d’eux :
-A partir de (1) verser 3 volumes en (4) et (6)
-A partir de (11) verser 3 volumes en (4) et (13)
-A partir de (15) verser 3 volumes en (6) et (13)
Lorsque cette opération a été faite, bien mélanger les contenus des verres (4), (6) et (13), puis verser une mesure dans tous les verres les plus proches à partir de (1), (11), (15), (4), (6) et (13). Il doit y avoir deux volumes dans chacun des verres à la fin de l’opération. On veillera à bien homogénéiser les suspensions avant toute prise de glaçure. Les proportions des différentes matières de base dans chaque mélange

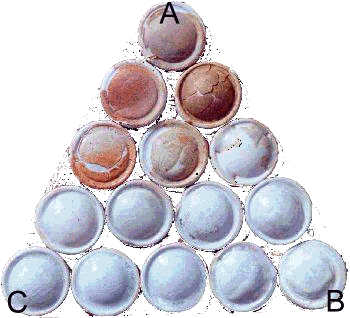

Mélange néphéline, terre de Provins et dolomie
A = RR40 Provins
B = Dolomie
C = Néphéline
En réduction sur porcelaine.
Observations :

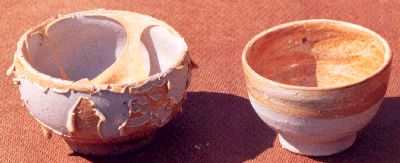

La néphéline est un émail à elle seule. RR40 est une terre qui se fend et décolle· La dolomie seule ne fond pas· Bel émail cristallisé en 9. Entre 4 et 7 on voit apparaître un shino.

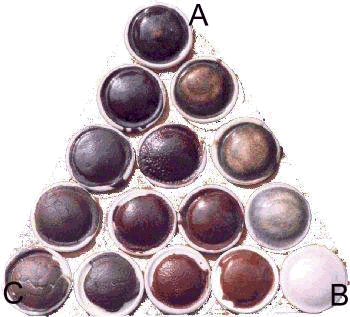

Mélange granite, feldspath, ocre :
A = Granite de Marcigny
B = feldspath de potassium (Céradel)
C = Ocre
En réduction sur porcelaine
Observations :
Le feldspath est un émail à lui tout seul· L'ocre seule ne fond pas.· Le granite est un émail à lui seul. Le numéro 5 bouillonne. On obtient environ 7 compositions susceptibles de constituer des glaçures. Le granite et l'ocre contenant beaucoup de fer on a des couleurs plutôt sombres. En oxydation, on aurait observé le phénomène "gouttes d'huile" vers le milieu du triangle.

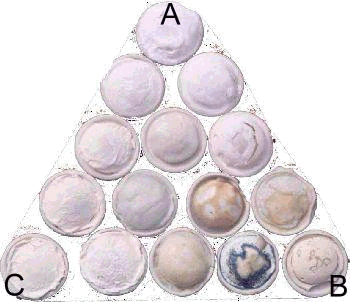

Mélange silice, calcaire, kaolin
A = Silice
B = Calcaire
C = Kaolin A (Céradel)
En réduction sur porcelaine
Observations :
Aucun des corps de base ne fond. Vers le centre les composés fondent, il y a abaissement de la température de fusion par le simple fait de mélanger les corps. Le corps ayant la plus basse température de fusion s'appelle l'eutectique, ici l'eutectique calcique entre 8, 9, 13. On remarque l'apparition d'une couleur bleue surprenante en 14.

3 - COLORER UNE GLAÇURE AVEC UN OXYDE :

-Le cobalt
A = 85 feldspath de sodium + 15 craie
B = 85 feldspath de sodium + 15 craie + 2% d'oxyde de cobalt noir

Cuisson réductrice

-Le chrome
A = 85 feldspath de sodium + 15 craie
B = 85 feldspath de sodium + 15 craie + 1% d'oxyde de chrome vert

Cuisson réductrice
Le pouvoir colorant de ces oxydes est très fort. Les couleurs obtenues sont assez redoutables, il aurait été souhaitable de combiner ces deux oxydes de manière systématique par la méthode des mélanges en carré pour obtenir des couleurs plus nuancées (Méthode décrite dans "Introduction à une pratique expérimentale des glaçures 1250-1320°C" par Alain VALTAT.

Stage d'émail, 2003, d'Alain Valtat habitant Auxerre, programme du stage jours par jours sur les diverses glaçures possible avec des terres, des cendres, Mélange de diverses composants: ocre, Puisaye-craie, bois-terre, foin-terre, foin-feldspath, potassium, terres-cendres, néphéline-terre, granite-feldspath-ocre, silice-calcaire-kaolin, oxyde, cobalt, chrome, granites, calcaire, craie... mis sur les tessons, pièces en grès ou porcelaine engobés avec des émaux (tamissage, émail, couleur), effet de craquelures, cuisson en oxydation et en réduction, céramique de Puisaye. Dauphine Scalbert dirige Terres Est-Ouest, TEO, (Est, Ouest), à lain, dans l’Yonne, 89, en Bourgogne, France, le centre de formation propose un concours Puisaye Forterre, des expositions (ExpoLain) et de l'art. Stage d'émail, 2003, d'Alain Valtat habitant Auxerre, programme du stage jours par jours sur les diverses glaçures possible avec des terres, des cendres, Mélange de diverses composants: ocre, Puisaye-craie, bois-terre, foin-terre, foin-feldspath, potassium, terres-cendres, néphéline-terre, granite-feldspath-ocre, silice-calcaire-kaolin, oxyde, cobalt, chrome, granites, calcaire, craie... mis sur les tessons, pièces en grès ou porcelaine engobés avec des émaux (tamissage, émail, couleur), effet de craquelures, cuisson en oxydation et en réduction, céramique de Puisaye. Dauphine Scalbert dirige Terres Est-Ouest, TEO, (Est, Ouest), à lain, dans l’Yonne, 89, en Bourgogne, France, le centre de formation propose un concours Puisaye Forterre, des expositions (ExpoLain) et de l'art.
